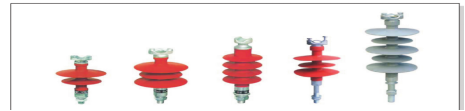

电瓷绝缘子是中高压输配电系统使用最广泛的基础元件,用于对带电部分进行绝缘和支持。按材料主要分为三类:分别是瓷绝缘子,玻璃绝缘子和复合绝缘子。本产品使用于交流220kV及以下发电、输电、变电、配电系统,用于对带电部分进行绝缘和支持。

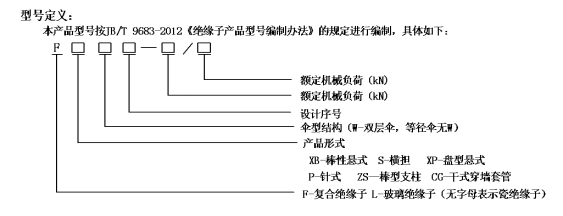

本产品型号按JB/T9683-2012《绝缘子产品型号编制办法》的规定进行编制,配置参数执行以下标准:
GB1000-1997《高压线路针式绝缘子》;
GB1390-1993《高压线路蝶式绝缘子》;

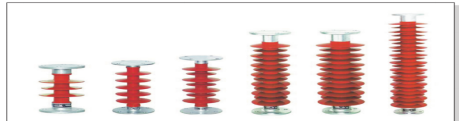

GB8287-2008《高压支柱绝缘子》;
JB/T5892-1991《高压线路用有机复合绝缘子技术条件》;
JB/T8179-1999《高压线路瓷横担绝缘子尺寸与特性》;
JB/T8460-1996《高压线路用棒型悬式复合绝缘子尺寸与特性》;
对以上标准中未明确定义的重要参数及配置方式,按GB311.1-2012《高压输变电设备的绝缘配合》和GB/T5582-2004《高压电力设备外绝缘污秽等级》的要求修正执行。环境温度:不高于+40℃,不低于一40℃ ;海拔高度:不超过1000m;(1000m以上可按GB311.1-1997进行修正)电源频率:不大于100Hz;机械负荷:不大于每种产品的额定值。
绝大多数的高压设备的外绝缘都采用以电瓷为绝缘体的瓷绝缘子。
电工陶瓷材料主要是由粘土、长石、石英(或铝氧原料)等铝硅酸盐原料混合配制,经过加工成一定形状,在较高温度下烧成而得到的无机绝缘材料。
瓷绝缘子制造工艺:制泥→挤制(造粒→等静压毛坯成型)→修坯→上釉→上砂→烧成→胶装。采用高强度电瓷配方,数控仿形修坯,座吊烧成工艺,使用全自动温控高性能窑炉,配以洁净的天燃气燃料烧成,使现有产品机械强度、外观质量、形位公差较传统型产品有较大幅度的提高。
为了保证卓越的产品性能和可靠运行,需要进行常规的检测手段进行产品的逐只检验。
■冷热试验
■打击试验
■超声波探伤
■内水压试验
■弯曲负荷试验
■扭转负荷试验
■尺寸形位公差检测
![](/KDFile/image/20170929/20170929171713_4530.png)
![](/KDFile/image/20170929/20170929171723_5390.png)
![](/KDFile/image/20170929/20170929171730_1860.png)
![](/KDFile/image/20170929/20170929171738_0100.png)
